في المشهد المتطور للأتمتة الصناعية، يستمر الطلب على التشغيل الموثوق به والآمن من الفشل والدورة العالية في الارتفاع. يقوم المهندسون ومتكاملو الأنظمة بتقييم تقنيات التشغيل المختلفة باستمرار لتحقيق تعديل دقيق للصمام. ومن بين هؤلاء،المحرك الهوائييظل حجر الزاوية في التطبيقات المهمة نظرًا لبساطته المتأصلة واستجابته السريعة وخصائصه المقاومة للانفجار. تتناول هذه المقالة الاتجاهات التقنية الحديثة ومعايير الأداء وبروتوكولات ضمان الجودة التي تشكل السوق اليوم.
على عكس البدائل الكهربائية أو الهيدروليكية، لا تتطلب هذه التقنية أي أسلاك كهربائية عند نقطة التشغيل، مما يجعلها مثالية لمرافق البتروكيماويات والتعدين ونقل الغاز. يعد غياب مخاطر الشرارة والقدرة على تحمل التقلبات الواسعة في درجات الحرارة من الفوائد التشغيلية الكبيرة. علاوة على ذلك، فإن البناء المعياري الحديثالمحرك الهوائييسمح بالتكامل السهل للمفاتيح الحدية، وصمامات الملف اللولبي، وأجهزة تحديد المواقع، مما يتيح التشخيص المتقدم واختبار الشوط الجزئي دون إيقاف تشغيل النظام.

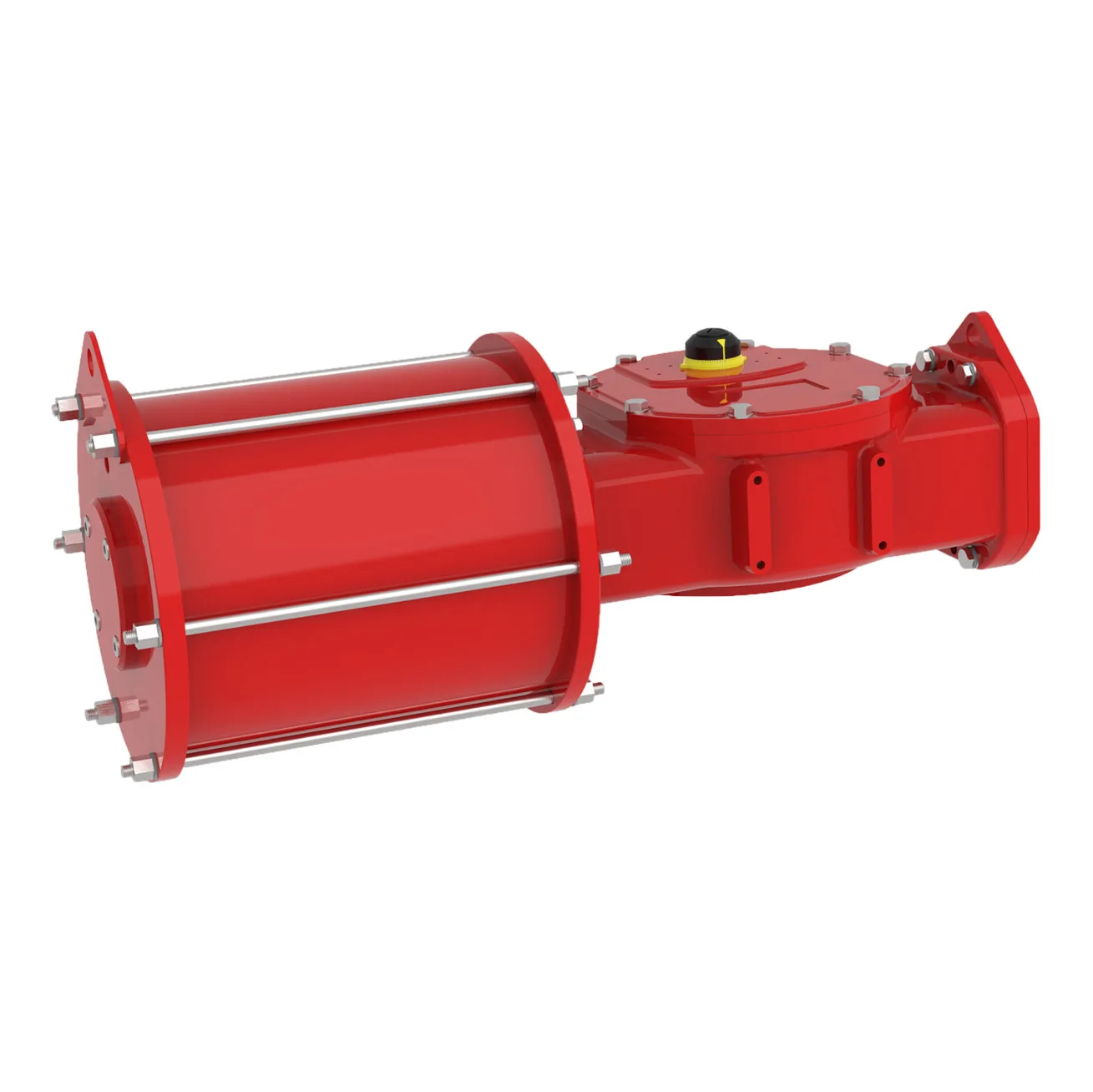

عند اختيار حلول التشغيل للخدمة المستمرة، يركز المستخدمون النهائيون على تشطيب التجويف، وتوافق مواد الختم، واتساق خرج عزم الدوران. تهيمن تصميمات الجريدة المسننة والترس نظرًا لخصائص عزم الدوران الخطي والبصمة المدمجة. وفي الوقت نفسه، توفر آليات سكوتش-نير عزم دوران أعلى للصمامات ربع دورة ذات القطر الكبير. لضمان المتانة، يجب على الشركات المصنعة تنفيذ إجراءات صارمة لتتبع المواد واختبار وظيفي في الوقت الحقيقي. تؤدي الوحدة المصنعة بشكل سيء إلى تسرب المقعد، وتهيج الجذع، والتوقف غير المخطط له.
تتطلب معايير الصناعة الحالية أن يخضع كل جهاز تشغيل لإثبات اختبار الضغط، والتحقق من صحة الدورة، والتحقق من الختم البيئي. تستخدم مرافق الإنتاج المتقدمة الآن مقاعد اختبار يتم التحكم فيها بواسطة الكمبيوتر والتي تسجل انحراف عزم الدوران، وخطية الشوط، ومقاييس استهلاك الهواء. تتوافق هذه الإجراءات مع أبعاد التثبيت ISO 5211 وواجهات الملحقات VDI/VDE 3845، مما يضمن إمكانية التبادل بين العلامات التجارية للصمامات. وبدون نظام منضبط لإدارة الجودة، لا يمكن ضمان الاتساق، خاصة في سيناريوهات التصنيع ذات الحجم الكبير.
يسلط الجدول أدناه الضوء على السمات المميزة عبر ثلاثة مبادئ تشغيل مستخدمة على نطاق واسع. ومن الواضح أن كل تقنية تخدم ظروفًا تشغيلية متميزة، إلا أن فئة الهواء المضغوط توفر أفضل توازن بين السرعة والسلامة والتكلفة الإجمالية للملكية لتطبيقات التعديل والتشغيل/الإيقاف في الأجواء المتفجرة.
| نوع التشغيل | مصدر الطاقة | وقت الاستجابة النموذجي | ملاءمة المنطقة الخطرة | تعقيد الصيانة |
|---|---|---|---|---|
| رف وترس هوائي | الهواء المضغوط / الغاز الخامل | سريع (أقل من نصف ثانية) | ممتاز (آمن جوهريًا) | منخفض (الأختام القابلة للاستبدال) |
| بمحرك كهربائي | طاقة التيار المتردد/المستمر | بطيئة إلى معتدلة | يتطلب غلافًا مقاومًا للانفجار | معتدل (علبة التروس، المحرك) |
| هيدروليكي | زيت مضغوط | معتدل إلى سريع | جيد (بدون شرارة) | عالية (خطر تلوث السوائل) |
لقد دفعت مبادرات الصناعة 4.0 الشركات المصنعة إلى دمج أجهزة استشعار مغناطيسية غير متصلة ووحدات اتصال لاسلكية مباشرة في مبيتات المشغل. تتيح هذه التحسينات مراقبة السكتة الدماغية عن بعد، واتجاه عزم الدوران في الوقت الحقيقي، وتنبيهات الصيانة التنبؤية. يؤدي تكامل بروتوكولات AS-interface وIO-Link إلى تقليل تعقيد الأسلاك مع تقديم بيانات الأداء الدقيقة إلى أنظمة التحكم الموزعة. ومع ذلك، تظل الموثوقية الأساسية للتحويل الميكانيكي - من ضغط الهواء إلى عزم الدوران - هي العامل الأساسي الذي يميزه. حتى الأجهزة الإلكترونية الأكثر تطورًا لا يمكنها التعويض عن عدم كفاية دقة المكونات الداخلية.
تعد مقاومة التآكل أمرًا بالغ الأهمية للمنصات البحرية ومعالجة مياه الصرف الصحي والمعالجة الكيميائية. تعد أجسام الألمنيوم المؤكسدة مع طلاء بوليستر إيبوكسي شائعة للاستخدام الصناعي العام، في حين أن أنواع الفولاذ المقاوم للصدأ (CF8M أو مزدوج) تعالج بيئات الوسائط العدوانية. داخليًا، تعمل تجاويف الأسطوانات الصلبة المؤكسدة جنبًا إلى جنب مع أدلة المكبس المشربة بـ PTFE منخفضة الاحتكاك على إطالة عمر الدورة بشكل كبير. تخضع الوحدات المتميزة لاختبار متانة يبلغ 500000 دورة تحت الحمل الكامل، للتحقق من سلامة الختم والاحتفاظ بعزم الدوران. وتؤدي المواد دون المستوى المطلوب إلى الفشل المبكر، مما يعرض سلامة المصنع وأهداف الإنتاج للخطر.

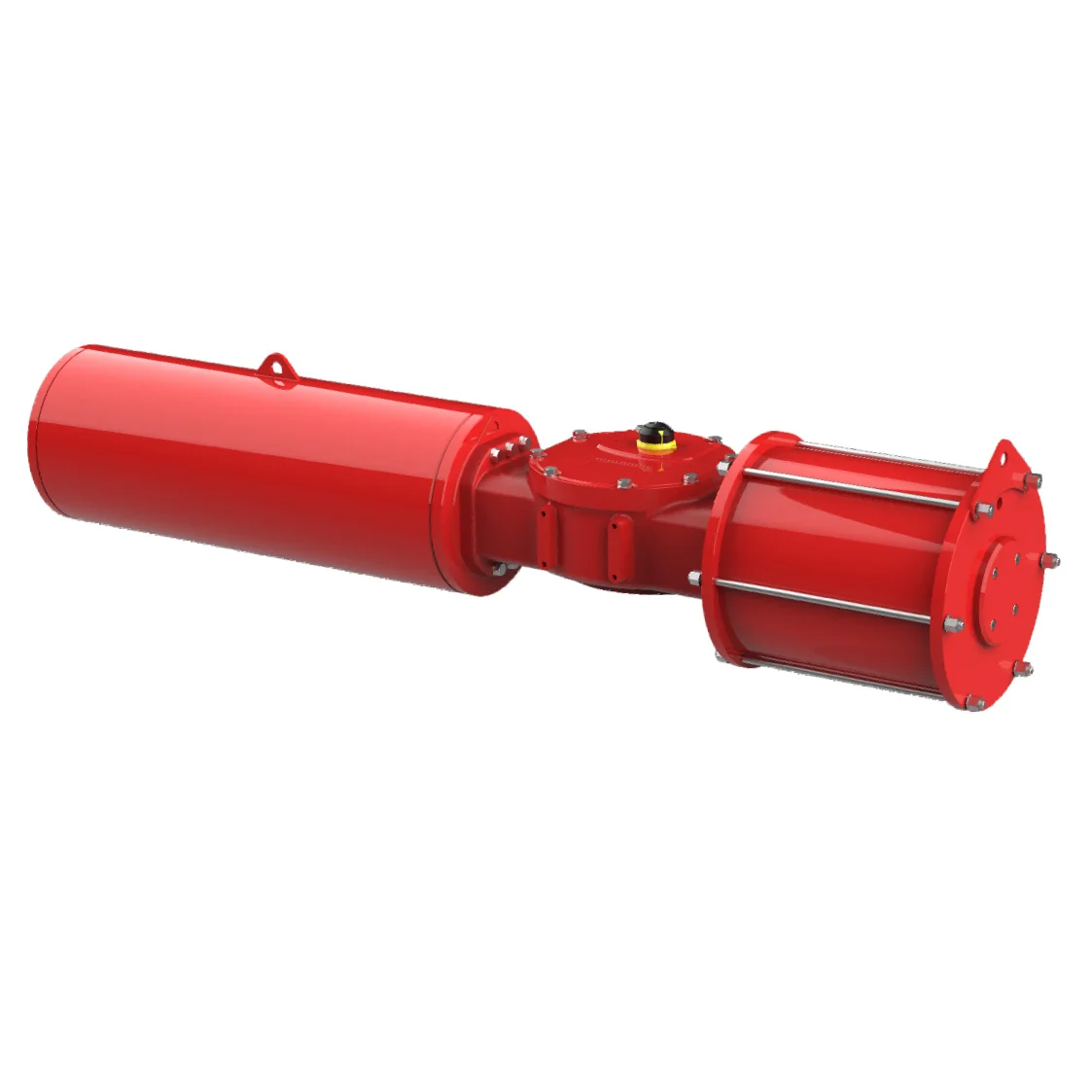

المواصفات الصحيحة تتجاوز جداول عزم الدوران البسيطة. يجب على المهندسين مراعاة عوامل عزم الدوران الديناميكية: اختلافات احتكاك المقعد بسبب درجة الحرارة، وفرق ضغط خط الأنابيب، وعوامل السلامة للصمامات القديمة. أالمحرك الهوائييتطلب عادةً هامش أمان بنسبة ثلاثين بالمائة فوق عزم دوران الصمام. بالإضافة إلى ذلك، فإن الإجراء الآمن من الفشل (عودة الزنبرك مقابل الفعل المزدوج) يحدد نظام التحكم وسعة خزان الهواء. يؤدي الحجم الكبير إلى نفقات رأسمالية غير ضرورية وسرعات تمسيد بطيئة، بينما يؤدي الحجم الأصغر إلى عدم اكتمال الجلوس أو الالتصاق. أدوات التحجيم الحسابية التي تقدمها الشركات المصنعة ذات الخبرة تقلل من هذه المخاطر، بشرط أن تعتمد بيانات عزم الدوران الخاصة بها على التحقق التجريبي بدلاً من الحساب النظري.
لتقديم حلول تشغيل موثوقة باستمرار، يعد تتبع المكونات من المواد الخام إلى التجميع النهائي أمرًا إلزاميًا. تنفذ الشركات المصنعة الرائدة عمليات معتمدة من ISO 9001، ولكن المنشآت الأكثر صرامة تلتزم أيضًا بالمعايير البيئية ISO 14001 وتوجيهات ATEX للأجواء القابلة للانفجار. يجب أن تتضمن كل دفعة إنتاج أدلة موثقة لاختبار الصلابة، والتحقق من سمك الطلاء، ومنحنيات خرج عزم الدوران المعايرة. وبدون ضمان الجودة المنهجي هذا، يصبح الاختلاف من دفعة إلى أخرى غير مقبول بالنسبة للتطبيقات ذات المهام الحرجة. على وجه التحديد، تتطلب أبعاد أخدود الختم وهندسة أسنان حامل المكبس تحكمًا إحصائيًا في العملية للحفاظ على قابلية التبادل وسلامة التسرب خلال فترات الخدمة الممتدة.
قامت إحدى مرافق تنقية المياه التابعة للبلدية مؤخرًا بتعديل نظام الغسيل العكسي لمرشح الوسائط المتعددة، والذي عانى سابقًا من أعطال متكررة في المحرك الكهربائي بسبب دخول الرطوبة وعدم كفاية تقييمات دورة العمل. وبعد إعادة هندسة منطق التحكم، اعتمدت المنشأة دورة ربع دورةالمحرك الهوائيترتيب مع تقليم الفولاذ المقاوم للصدأ وأختام فيتون. وحقق التكوين الجديد أكثر من مليوني دورة دون تدخل الصيانة، مما أدى إلى تقليل حالات انقطاع التيار غير المخطط لها بهامش كبير. يؤكد هذا المثال الواقعي على أهمية اختيار تقنية التشغيل التي تتوافق مع التحديات البيئية الخاصة بالتطبيقات وتوقعات الدورة.
يبدأ التثبيت الصحيح بالهواء المضغوط النظيف والجاف والمشحم المطابق للمعيار ISO 8573-1 الفئة 3 أو أفضل. يؤدي انتقال الرطوبة إلى تسريع التآكل الداخلي وإزالة أفلام التشحيم. أثناء التشغيل، يجب على الفنيين التحقق من توقيت الشوط، وتوافق صمام الملف اللولبي، واتجاه العمل الآمن للفشل. يتضمن الفحص الدوري لمدة ستة أشهر عادةً إعادة تدوير مسامير التثبيت، وفحص مرشحات خطوط الهواء، واختبار آلية التجاوز اليدوية يدويًا. تستفيد الوحدات العاملة في المناطق الرملية أو ذات الرطوبة العالية من منافذ الاستراحة المزودة بمرشحات كارهة للماء. عند الحاجة إلى الصيانة، يجب أن تتوافق مجموعات استبدال الختم تمامًا مع قطر التجويف وتوافق المواد لوسائط الخدمة. يؤدي عدم اتباع هذه الإرشادات إلى تقصير عمر الخدمة بشكل كبير.
لا يتم تحقيق أداء التشغيل الموثوق به من خلال التصميم وحده، بل يتطلب التحقق الشامل. يشتمل مركز الاختبار الداخلي الشامل على أجهزة اختبار دورة يتم التحكم فيها بواسطة الكمبيوتر، وغرف بيئية لمحاكاة الصدمات الحرارية، وأنظمة كشف تسرب الهيليوم للتحقق من سلامة الختم. تؤكد منصات اختبار الانفجار الهيدروليكي القوة الهيكلية للمبيت بنسبة مائتي بالمائة من ضغط الإمداد المقدر. يجب أن تحصل كل وحدة نهائية على رقم تسلسلي فريد مرتبط بالسجلات الرقمية لكل معلمة اختبار. مثل هذه البنية التحتية، جنبًا إلى جنب مع مراقبة الجودة الإحصائية، تقضي على التخمين بالنسبة للمستخدمين النهائيين فيما يتعلق بموثوقية المنتج. ومن الجدير بالذكر أنه عندما تستثمر الشركة المصنعة في معدات الاختبار المتقدمة هذه، فإن ذلك يترجم بشكل مباشر إلى انخفاض معدلات الفشل الميداني وزيادة توافر العملية لمشغلي المصانع.
تتضمن الحدود التالية لتقنية التشغيل التوائم الرقمية، وهي نسخ متماثلة افتراضية تحاكي تطور التآكل باستخدام بيانات التحميل في الوقت الفعلي. من خلال دمج أجهزة استشعار عزم الدوران وملاحظات الموقع مع التحليلات السحابية، يمكن لمديري الأصول التنبؤ بالعمر الإنتاجي المتبقي وجدولة الصيانة أثناء عمليات التحول المخطط لها. يؤدي هذا الانتقال من الصيانة التفاعلية إلى الصيانة التنبؤية إلى تقليل تكاليف المخزون لقطع الغيار ويزيل الأعطال العشوائية. ومع ذلك، تظل المتانة الميكانيكية الأساسية للمشغل هي الشرط الأساسي. لا يمكن لأي ذكاء رقمي إنقاذ منتج غير مصمم هندسيًا ويعاني من التدهور السريع للختم أو تآكل الترس. ولذلك، فإن التقارب بين التميز الميكانيكي والتشخيص الذكي يحدد المستوى المتميز للصمامات الصناعية والتشغيل.
عند تقييم الموردين للمشاريع الجديدة أو حملات التحديث، تساعد المعايير الفنية التالية على ضمان الرضا على المدى الطويل:
في المشهد التنافسي للتحكم في السوائل، يحدد الانضباط الداخلي للشركة المصنعة اتساق المنتج. الشركات التي تجمع بين التصنيع باستخدام الحاسب الآلي عالي الدقة وإجراءات التجميع التفصيلية تنتج أجهزة تشغيل مع الحد الأدنى من تشتت عزم الدوران وعمر الختم الممتد. علاوة على ذلك، فإن الاستشارات الهندسية قبل البيع - بما في ذلك حسابات عزم الدوران، وتحليل مخاطر التطبيقات، ومراجعات التوافق البيئي - تضيف قيمة كبيرة للعملاء. يجب أن يتضمن دعم ما بعد البيع أدلة تركيب واضحة، واستكشاف الأخطاء وإصلاحها عن بعد، والخدمات اللوجستية السريعة لقطع الغيار. إن فلسفة الخدمة الشاملة هذه تميز المصنعين الجادين عن مجمعي السلع.
شركة تايتشو جوهانج لتكنولوجيا معدات الأتمتة المحدودةيجسد هذا النهج المتكامل. بفضل خلفية تقنية قوية تشمل البحث والتطوير والتصنيع لحلول أتمتة الصمامات، تقوم الشركة بتشغيل معدات تصنيع CNC عالية الدقة وبنية تحتية متطورة للاختبار. يضمن مركز فحص واختبار أداء المنتج المتقدم، المقترن بنظام قوي لإدارة الجودة وإدارة تفصيلية جيدة التنظيم داخليًا، موثوقية أجهزة التشغيل JUHANG عبر القطاعات الصناعية المتنوعة. إن هذا الالتزام بمراقبة الجودة المنهجية والتميز الهندسي يضعهم كشريك موثوق به للمشاريع التي تتطلب أداء تشغيل طويل الأمد وآمنًا من الفشل.
مع استمرار الصناعات في الأتمتة والرقمنة، تزداد الأهمية الأساسية للهندسة الجيدةالمحرك الهوائيلن تتضاءل. وبدلاً من ذلك، فإن الجمع بين الميكانيكا الدقيقة والاختبارات الداخلية الصارمة والدعم الفني سريع الاستجابة يحدد المعيار الجديد لموثوقية العملية. يُنصح المحترفون الذين يحددون معدات التحكم في السوائل بإعطاء الأولوية للموردين الذين يظهرون بيانات جودة شفافة وإمكانية تتبع المكونات على المدى الطويل - وهي السمات التي ترتبط ارتباطًا مباشرًا بتكلفة إجمالية أقل للملكية وعمليات أكثر أمانًا.
